Étude d’une structure en béton : de la pose à l’analyse

Sujet avec uniquement la partie Ondes mécaniques – la numérotation est identique au sujet complet

Cliquez ici pour télécharger le sujet complet

E3C2 – 10 points – Durée 1h – calculatrice autorisée

Un coffrage a pour but de réaliser avec du béton des ouvrages aux formes définies. Il s’agit d’une structure provisoire utile pour maintenir le béton en place en attendant sa prise puis son durcissement.

Une fois la structure en béton réalisée, il est important de vérifier si celle-ci ne présente aucun défaut. Des contrôles de la structure sont faits grâce à des outils utilisant des ondes de différentes natures.

2. Étude de la qualité du béton

Une fois la structure en béton réalisée, il est possible de contrôler sa qualité (résistance, défauts, position des armatures, etc.) grâce à des techniques utilisant des ondes de différentes natures.

Étude par gammagraphie

La gammagraphie est une méthode d’inspection des constructions en béton qui est utilisée pour localiser les armatures en fer contenues dans le béton. Le principe de fonctionnement de cette technique est fondé sur l’émission de rayonnement gamma par une source (ici le Cobalt 60) qui traverse le matériau ausculté. Le rayonnement gamma est absorbé en fonction de la nature et de la densité du matériau, permettant ainsi d’obtenir une image, en niveaux de gris, des objets présents dans le volume de béton radiographié.

D’après www.ifsttar.fr

L’émission de rayonnement gamma par le Cobalt 60 se fait en plusieurs étapes :

1^ère étape : en subissant une désintégration radioactive le Cobalt 60 se transforme en du Nickel 60 à l’état d’énergie E₃ ;
2^ème étape : la désexcitation de l’atome de Nickel de l’état d’énergie E₃ à l’état d’énergie E₁ entraîne l’émission d’un rayonnement ;
3^ème étape : l’atome de Nickel se désexcite une seconde fois passant du niveau d’énergie E₁ au niveau fondamental.

Figure 3. Diagramme d’énergie du Nickel 60. www.laradioactivite.com

Données :

domaine des ondes électromagnétiques :

constante de Planck : h = 6,63 ×10^–34J∙s ;
1 eV = 1,602 × 10^–19J.

Étude par onde ultrasonore

L’utilisation d’ultrasons est un outil très adapté pour l’évaluation non destructive des bétons. Il est possible de détecter des microfissures en étudiant la propagation d’onde ultrasonore dans le béton. De plus, la vitesse de propagation des ondes ultrasonores est reliée directement à la résistance du béton et donc à la qualité de celui-ci.

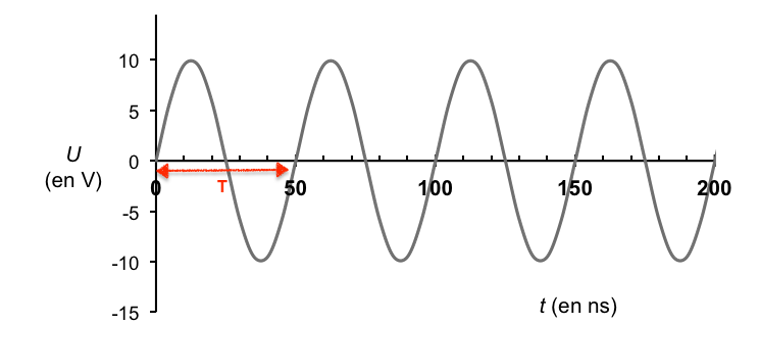

La courbe ci-dessous représente une simulation de la tension d’alimentation d’un émetteur à ultrason utilisé pour le contrôle des bétons :

L’émetteur génère des ondes ultrasonores de même fréquence que celle de la tension qui l’alimente.

2.4. Calculer, en MHz, la valeur de la fréquence des ondes utilisées par cet appareil. On explicitera la méthode utilisée.

Réponse : (cliquez pour faire apparaître)

T=50 ns

$\mathrm{ f = \frac{1}{T}}$

$\mathrm{ f = \frac{1}{50 \times 10^{-9}}}$

$\mathrm{ f = 2{,}0 \times 10^7 \ \text{Hz} = 20 \ \text{MHz}}$

Pour qu’un défaut dans la structure soit détectable, il faut qu’il ait une taille au moins égale à la moitié de la longueur d’onde ultrasonore.

La vitesse des ondes ultrasonores peut aller jusqu’à 4 500 m∙s^-1dans le cas des bétons de grande qualité.

2.5. Une fissure est à considérer comme anormale dès qu’elle dépasse 0,3 mm de largeur. Est-il possible de détecter, dans un béton de grande qualité, une fissure de 0,3 mm à l’aide de cet émetteur à ultrason ?

Réponse : (cliquez pour faire apparaître)

Pour qu’un défaut dans la structure soit détectable, il faut qu’il ait une taille au moins égale à la moitié de la longueur d’onde ultrasonore. Calculons la longueur d’onde ultrasonore :

$\mathrm{ \lambda = \frac{c}{f}}$

$\mathrm{ \lambda = \frac{4500}{2{,}0 \times 10^7} = 2{,}3 \times 10^{-4} \ \text{m} = 0{,}23 \ \text{mm}}$

Calculons la moitié de la longueur d’onde :

$\mathrm{ \frac{\lambda}{2} = \frac{0{,}23}{2} = 0{,}13 \ \text{mm}}$

La taille de la fissure $0{,}3 \ \text{mm}$ est supérieure à la moitié de la longueur d’onde ultrasonore. La fissure est donc détectable.

Dans le cas d’un béton soumis au feu, l’élévation de température provoque une modification physico-chimique du matériau. L’auscultation aux ultrasons, fondée sur des mesures de temps de parcours d’onde ultrasonore est une méthode particulièrement bien adaptée pour remonter à la résistance du béton et ainsi déterminer si une zone a été trop endommagée par le feu.

L’auscultation aux ultrasons consiste à envoyer des ultrasons à l’aide d’un émetteur (E). On place ensuite tous les 20 cm des récepteurs (R1 à R4) et on mesure la durée de trajet du signal.

D’après le laboratoire central des Ponts et Chaussées.

Données :

Principe de l’auscultation aux ultrasons

E : Émetteur à Ultrason
R : Récepteurs

D’après : http://thesesups.ups-tlse.fr

Résultats pour le bloc de béton soumis au feu :

Récepteur	Distance entre émetteur et récepteur (en cm)	Temps de réception du signal (en μs)
R1	20	62
R2	40	121
R3	60	195
R4	80	278

Relation entre vitesse des ultrasons et qualité du béton

Vitesse des ultrasons v en m.s^-1	Appréciation de la qualité
> 4500	Excellent
3500 à 4500	Bon
3000 à 3500	Assez bon
2000 à 3000	Médiocre
<2000	Très mauvais

D’après http://www.geniecivilfrance.com

On considère qu’une zone de béton de qualité médiocre ou inférieure est éliminée par piquage pour réparation ou reconstruction.

2.6. Déterminer si le morceau de béton compris entre les récepteurs R₂ et R₃ ausculté doit subir des réparations.

Réponse : (cliquez pour faire apparaître)

Il faut déterminer si le morceau de béton compris entre les récepteurs R2 et R3 ausculté doit subir des réparations.

Pour cela il faut calculer la vitesse des ultrasons.

$\mathrm{ v = \frac{d}{\Delta t}}$

$\mathrm{ v = \frac{60 \times 10^{-2} - 40 \times 10^{-2}}{195 \times 10^{-6} - 121 \times 10^{-6}}}$

$\mathrm{ v = \frac{20 \times 10^{-2}}{74 \times 10^{-6}} = 2700 \ \text{m} \cdot \text{s}^{-1}}$

Le béton est de qualité médiocre, il doit donc subir des réparations.
